機能性シート特集

建物床の断熱材
フローリング床の断熱シート

フローリング床の断熱について

建物床に求められる機能として、省エネの観点から断熱性が求められています。
アルミ系遮熱断熱シートは、アルミ材が輻射熱を遮断し、発泡材が伝導熱(接触熱)を抑えることで、優れた断熱効果を発揮します。

※二重床用断熱シートはこちら
※床暖用耐熱発泡シートはこちら

下地合板の上に施工

uukadan-ue

フローリング、タイルカーペットなどのリフォームの場合に、熱伝導率が小さく、厚みの大きいアルミ蒸着シート(発泡材付き)を合板の上に貼り付けるとより高い断熱効果が得られます。特に床下地施工場所に隙間がある場合、隙間をふさぐことで熱の移動が少なくなり、断熱効果が得られます。

床用に適した断熱シート

床の高さは限られていますので、できるだけ小さな厚みの材料で一定の断熱効果が求められる場合があります。

遮熱断熱シートADH-3

床フローリング下(合板上)に施工
材料:
特殊加工 アルミ蒸着発泡シート
特殊フィルム+片面アルミ蒸着+ソフ+発泡ポリエチレン
規格サイズ:
W1200mm x L 100M/巻 厚み 3mm
1巻から販売
性 能:
熱伝導率 0.04W/m・k 熱抵抗値 0.075㎡k/W
特 徴:
①非発塵性:
繊維製品でないので、毛羽立ちが無く発塵しません。
②耐水性:
独立気泡構造のため透水、吸水が無く、カビ生えの原因になりません。
③施工性:
簡単に展開、カットできます。両面テープ、接着剤で簡単に施工できます。
④柔軟性:
適度な柔軟性を持ち、クッション性に優れています。
⑤耐薬品性:
一般のポリエチレン製品と同様、薬品や油分に侵されにくい性質を有しています。

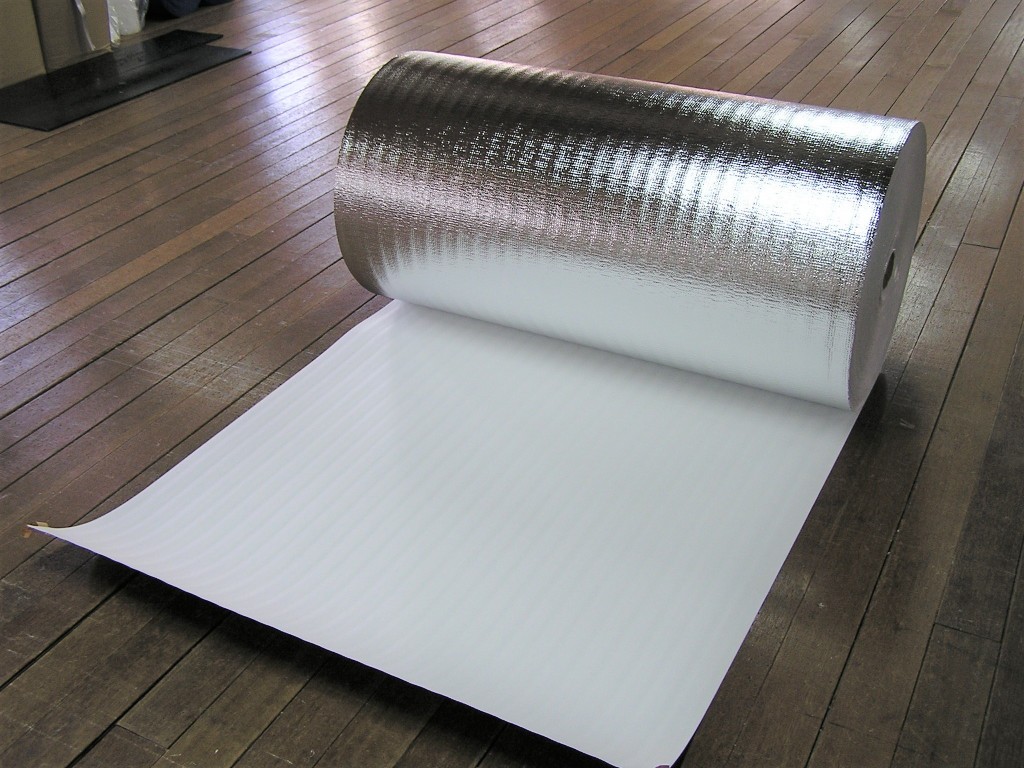

遮熱断熱シート ADH-5

床フローリング下(合板上)に施工
片面アルミ蒸着ポリエチレン発泡シート
規格サイズ
厚み5㎜ W1200mm x L 75m/巻
受注生産品
性能及び特徴
①断熱性:
独立気泡構造のため、熱伝導率が小さく、保温、保冷の断熱材に適しています。
熱伝導率 0.045 W/m・k   熱抵抗値 5㎜:0.111㎡k/W
②耐薬品性:
一般のポリエチレン製品と同様、薬品や油分に侵されにくい性質を有しています。
③非発塵性:
繊維製品でないので、毛羽立ちが無く発塵しません。
④耐水性:
独立気泡構造のため透水、吸水が無く、カビ生えの原因になりません。
⑤施工性:
簡単に展開、カットできます。両面テープ、接着剤で簡単に施工できます。
⑥柔軟性:
適度な柔軟性を持ち、クッション性に優れています。

断熱クッションシート

yukadan-222床フローリング下(合板上)に施工
厚み約2.5mm x W1200mm x L50m/巻
重量:330g/㎡
(ご注意:厚みはロットにより若干異なる場合があります。)
・材料構成:アルミ蒸着フィルム+PETクロス+発泡ポリエチレン+
PETクロス+アルミ蒸着フィルムの5層
・断熱性能:熱伝導率 0.04 W/m・k  熱抵抗値 0.062㎡k/W
表面反射率 94(%)

特 徴:アルミで輻射熱を反射し、発泡材が熱の伝導を抑えます。
クロス入りの5層構造で強度がアップ

床暖用 耐熱断熱発泡シート

耐熱性に優れた(約100℃)「アルミ蒸着フィルム貼りの発泡シート」です。
床暖房用として使用できます。

gentan商品名
耐熱断熱発泡シート ATH-2
基材
ポリエチレンを主としたポリオレフィン系樹脂の発泡体
構成:耐熱発泡体 + ワリフ + アルミ蒸着フィルム
製品規格
W1000mm x L 50m/巻 厚み 2㎜ 重量 70g/㎡ 熱伝導率 0.04W/M/K

※製品ページはこちら
特 徴
①繊維が表面に露出していないので発塵しません。
②吸水しないので水洗いが可能です。
③両面テープ、接着剤で簡単に施工できます。
④耐熱性に優れています。 耐熱温度 約100℃
⑤断熱性に優れています。 熱伝導率 0.04W/M・K
※床暖用耐熱発泡シートの特集ページはこちら

断熱効果の比較計算

合板と断熱シートの熱伝導率と厚みから断熱効果を計算して比較しました。
flring-11(註)スラブの上に合板、又はスラブの上に断熱シートは、一般的な床構成ではないですが、効果を計算し易くするために、あえて以下の構成にしました。


yuka-t-111A)断熱シート 厚み3mmをスラブの上に貼った場合

室内温度 25℃、スラブの温度を5℃とします。
スラブの上の断熱シートを貼ります。
※厚み 3mm  熱伝導率 0.04W/M・K
この時、断熱シートの表面温度は何℃になるでしょうか?

12mmgouhanB)合板 厚み12mmをスラブの上に貼った場合

室内温度 25℃、スラブの温度を5℃とします。
スラブの上の合板を貼ります。
※厚み 12mm  熱伝導率 0.16W/M・K
この時、合板12mmの表面温度は何℃になるでしょうか?

以上のことから、「断熱シート 厚み3mm」の断熱効果を合板で得ようとすると、合板は厚み12mmにする必要があるということが分かりました。

※上記の数値は、あくまで計算上のものであり、実際の効果とは異なる場合があります。


(註)上記は断熱シートカテゴリーに属する材料です。
他にも用途に合わせて各種材料を取り揃えておりますので、同カテゴリ内の情報もご一読、ご参考下さいますようお願い申し上げます。
お問い合わせ、ご相談について

材料、製品選びのご相談を承ります。
ご相談の場合は、お問合せフォーム から、①熱対策の目的 ②使用場所 ③使用面積 ④希望材料等をご連絡下さい。
